Un transformador de potencia es, por mucho, el activo más crítico y costoso de cualquier subestación. Un cortocircuito microscópico entre las espiras del devanado, un desgaste mecánico en el cambiador de derivaciones (Tap Changer) o un daño interno tras una sobretensión pueden pasar desapercibidos en una prueba de aislamiento estándar. Si energizas un transformador con la relación de vueltas alterada, te enfrentas a un colapso catastrófico.

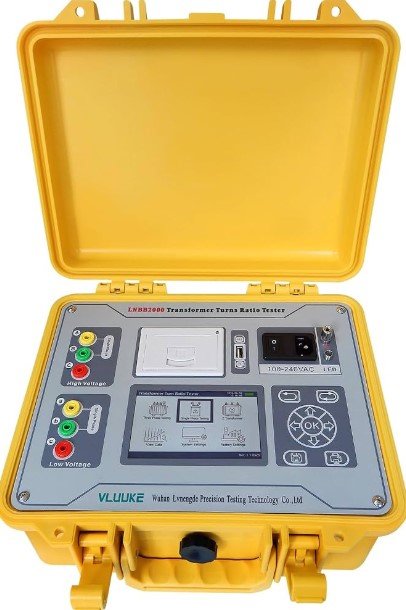

Para garantizar que el corazón de tu subestación opera exactamente bajo los parámetros de diseño, te ofrecemos la renta de Medidores de Relación de Transformación (TTR). Obtén diagnósticos precisos durante tus protocolos de comisionamiento o paros de mantenimiento anual, por el tiempo exacto de tu proyecto, eliminando el impacto financiero que representa una compra definitiva.

¿Por qué la prueba de TTR es obligatoria en tus mantenimientos?

El TTR inyecta un voltaje en el devanado primario y mide exactamente cuánto voltaje sale por el secundario, calculando la relación matemática entre ambas bobinas. Al alquilar este instrumento de precisión, le brindas a tus ingenieros de pruebas la capacidad de detectar fallas ocultas:

• Detección de Cortocircuitos entre Espiras: La falla más común y destructiva en un transformador. Si el aislamiento de barniz falla y dos vueltas de cobre se tocan, la relación de transformación cambia de inmediato.
• Validación de Cambiadores de Derivaciones (Taps): Permite verificar que cada paso (tap) hace contacto correctamente y entrega el voltaje esperado, sin circuitos abiertos.
• Verificación de Grupo Vectorial y Polaridad: Indispensable al instalar transformadores nuevos o reconectados. Asegura que el desfase angular sea el correcto antes de sincronizar equipos en paralelo.

Especificaciones técnicas de nuestros equipos TTR

Contamos con tecnología moderna (equipos trifásicos reales) que automatiza las rutinas de prueba para reducir los errores humanos. Al cotizar la renta de estos sistemas, accedes a instrumentación con las siguientes capacidades:

• Prueba Trifásica Automática: A diferencia de los viejos TTR manuales de manivela, nuestros equipos inyectan voltaje simultáneo a las tres fases, obteniendo las lecturas completas y el grupo vectorial en una sola pasada, ahorrando horas en la subestación.
• Voltajes de Excitación Variables: Capacidad de inyectar diferentes niveles de voltaje de prueba (desde bajas tensiones para transformadores de corriente/potencial, hasta voltajes altos para grandes transformadores de potencia).
• Alta Precisión de Laboratorio: Exactitud superior al 0.1%, cumpliendo estrictamente con los estándares internacionales IEEE, IEC y las normas de aceptación de CFE.
• Pantallas a Color y Reportes Integrados: Visualización inmediata de la desviación porcentual (% Error) contra los datos de la placa de datos del transformador, permitiendo aprobar o rechazar el equipo en tiempo real.

Trabajar en una subestación exige máxima seguridad y herramientas completas. La contratación de nuestro servicio de alquiler incluye todo lo necesario para que conectes y pruebes desde el primer minuto:

• Medidor de Relación de Transformación (TTR) actualizado y en perfectas condiciones electrónicas.
• Juego de Cables de Prueba (Primario y Secundario): Cables de gran longitud (típicamente 10 a 15 metros) de uso rudo industrial con pinzas tipo Kelvin de alta presión para perforar la oxidación en las boquillas y garantizar un buen contacto.
• Cable de Tierra de Seguridad: Fundamental para descargar energías residuales y proteger al operario.
• Certificado de Calibración Vigente: Trazabilidad metrológica indispensable para incluir en tus carpetas de entrega de obra o auditorías de ISO.

Equipamiento inmediato directo desde Monterrey

Los mantenimientos de transformadores tienen ventanas de tiempo críticas. Desde nuestras instalaciones en Monterrey, Nuevo León, el departamento de ventas de Análisis Eléctricos gestiona esquemas de renta por día, semana o mes, con envíos urgentes y asegurados a cualquier parque industrial, parque eólico o subestación eléctrica.

¿Estás por energizar un transformador nuevo o realizar un mantenimiento predictivo? No confíes únicamente en las pruebas de aislamiento. Verifica la integridad magnética de las bobinas con la herramienta correcta.
