Prueba TTR y Medición de Resistencia de Transformadores en Monterrey
TTR corresponde a Transformer Turns Ratio, término utilizado para referirse a la relación de transformación del transformador.

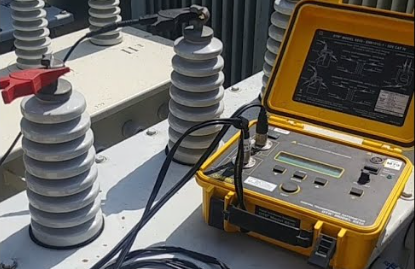

La prueba permite comprobar la relación existente entre los devanados del equipo y verificar que los valores obtenidos sean coherentes con sus características de diseño. Durante la medición se aplica una señal de prueba a un devanado y se obtiene la tensión correspondiente en el otro devanado para determinar la relación existente.
La relación medida posteriormente puede compararse con los valores indicados en la placa de características y con las condiciones correspondientes a la configuración del transformador. La prueba TTR es una de las comprobaciones habituales utilizadas durante la aceptación y el mantenimiento de transformadores.
¿Cómo funciona? Se aplica una señal de tensión controlada en un devanado y se mide la respuesta en el devanado secundario para calcular la relación exacta.
Una desviación en los valores de la prueba de relación de transformación no implica necesariamente una falla definitiva, pero es una alerta para investigar las siguientes condiciones:
- Espiras en cortocircuito o circuito abierto.
- Conexiones erróneas o defectuosas en los devanados.
- Problemas en el cambiador de derivaciones .
- Anomalías magnéticas en el núcleo del transformador.
- Alteraciones mecánicas o eléctricas tras una reparación.
El cambiador de tomas modifica la relación efectiva de tensión. Por ello, la prueba debe realizarse en todas las posiciones del cambiador. En equipos con cambiador bajo carga (OLTC), permite auditar el comportamiento estático y dinámico de los contactos, detectando desgastes antes de que bloqueen el sistema.
La resistencia varía según la temperatura del metal. Por norma, no se deben comparar mediciones tomadas a distintas temperaturas sin aplicar los factores de corrección correspondientes. Todo registro histórico debe documentar la temperatura exacta del devanado durante la prueba.
El monitoreo debe realizarse en momentos clave del ciclo de vida del equipo:
-Puesta en servicio: Establece la línea base del equipo nuevo antes de energizar.
-Mantenimiento preventivo: Detecta la degradación progresiva mediante la tendencia de datos.
– Post-reparación: Valida técnicamente la calidad de las intervenciones e ingeniería ejecutada.
-Tras un evento o falla: Determina si el equipo puede reenergizarse de forma segura tras un disparo.
Un valor aislado solo muestra una foto del presente; un historial de mantenimiento revela el futuro del activo. Conservar la fecha, temperatura, posición de tap, instrumentación y valores medidos permite aplicar mantenimiento predictivo, interviniendo el equipo justo antes de que ocurra una falla mayor.
Después de intervenir un transformador, es importante comprobar que las características eléctricas relevantes se encuentren en condiciones adecuadas antes de devolver el equipo al servicio.
Dependiendo del alcance de la reparación, pueden considerarse pruebas como:
- Relación de transformación.
- Resistencia de devanados.
- Resistencia de aislamiento.
- Corriente de excitación.
- Factor de potencia o factor de disipación.
- Impedancia de cortocircuito.
- Otras pruebas específicas.
La selección depende de qué componentes fueron intervenidos y del objetivo de la verificación.
En este escenario, los resultados obtenidos antes y después de la reparación pueden ser especialmente útiles para documentar los cambios producidos por la intervención.
Uno de los beneficios más importantes de conservar los resultados de las pruebas es poder comparar el comportamiento del transformador a través del tiempo.
Un valor aislado proporciona información sobre una condición puntual.
En cambio, una serie de mediciones históricas puede ayudar a identificar cambios progresivos.
Por eso, es recomendable conservar:
- Fecha de la prueba.
- Identificación del equipo.
- Posición del cambiador.
- Temperatura cuando sea relevante.
- Valores medidos.
- Condiciones de prueba.
- Instrumentación utilizada.
- Observaciones.
- Resultados anteriores.
- Recomendaciones.
Los sistemas modernos de prueba también permiten registrar y gestionar resultados para facilitar el seguimiento del estado de los activos.
Una sola prueba difícilmente puede describir por completo la condición de un transformador. Por ejemplo, una relación de transformación correcta no significa necesariamente que todos los demás componentes del equipo se encuentren en condiciones óptimas.
De la misma manera, una resistencia de devanados dentro de los valores esperados no sustituye otras pruebas relacionadas con el aislamiento, núcleo, boquillas o cambiador de derivaciones.
Por ello, la estrategia adecuada consiste en seleccionar un conjunto de pruebas de acuerdo con el objetivo del diagnóstico. Esta visión integral es especialmente útil en transformadores críticos, equipos de alta capacidad o instalaciones donde la continuidad del suministro eléctrico resulta prioritaria.
Las pruebas a transformadores forman parte de las actividades fundamentales dentro del mantenimiento y diagnóstico de una subestación eléctrica.
La información obtenida mediante TTR, resistencia de devanados y otras pruebas complementarias permite construir una referencia técnica sobre el comportamiento del equipo y facilita el seguimiento de su condición durante su vida útil.
