El equipo permite comprobar de manera rápida si una pulsera antiestática y el calzado ESD presentan una resistencia dentro del rango de prueba establecido por el instrumento. También puede utilizarse como parte de sistemas de control de acceso a zonas EPA.

Este tipo de comprobación es especialmente útil en plantas de manufactura electrónica, ensamble de tarjetas PCB, laboratorios y otras áreas donde se manipulan dispositivos sensibles a descargas electrostáticas.

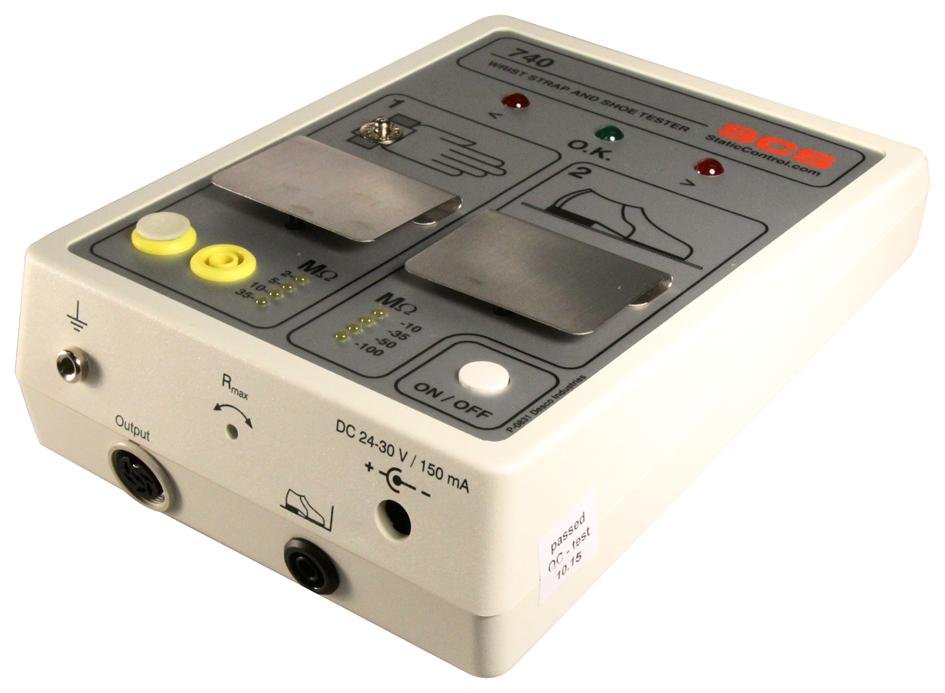

¿Qué es un comprobador ESD de pulsera y calzado?

Es un instrumento diseñado para comprobar que los elementos utilizados por un operador para controlar la electricidad estática estén conectados correctamente al sistema de puesta a tierra.

El equipo permite seleccionar entre dos modos de prueba: pulsera o calzado. Al realizar la prueba, el instrumento verifica la resistencia eléctrica correspondiente y proporciona una indicación mediante LEDs y alarma audible.

Prueba de pulseras antiestáticas

El operador coloca una pulsera ESD correctamente y conecta el cable correspondiente al comprobador. Para la prueba de calzado, se utiliza el modo destinado a verificar el sistema de calzado ESD.

El instrumento aplica la condición de prueba correspondiente y determina si la resistencia se encuentra dentro del rango configurado.

El resultado se indica mediante LED rojo o verde y una alarma audible, permitiendo identificar rápidamente una condición aceptable o una condición que requiere revisión.

En este equipo, el rango indicado para la prueba de pulsera es de 750 kΩ a 10 MΩ.

Prueba de calzado ESD

El calzado ESD puede formar parte del sistema de puesta a tierra del personal, especialmente cuando se utiliza junto con pisos conductivos o disipativos.

El comprobador permite verificar el sistema correspondiente al calzado y detectar condiciones en las que la resistencia se encuentra fuera del rango de prueba.

Para este equipo, el rango publicado para la prueba de calzado es de 750 kΩ a 100 MΩ.

Control de acceso a áreas EPA

Una aplicación muy práctica consiste en instalar el comprobador en el punto de acceso a una EPA (Electrostatic Protected Area).

Antes de ingresar, el operador puede realizar la prueba de pulsera y/o calzado y verificar visualmente el resultado.

Esto permite integrar la comprobación en procedimientos como:

• Inicio de turno.
• Ingreso a zonas EPA.
• Verificación diaria de operadores.
• Auditorías internas ESD.
• Programas de control de electricidad estática.

Características principales

El comprobador disponible para renta cuenta con:

Modo de prueba para pulsera: 750 kΩ a 10 MΩ.

Modo de prueba para calzado: 750 kΩ a 100 MΩ.

Alimentación: batería de 9 V o adaptador de CA opcional.

Indicadores: LEDs rojo y verde.

Alarma: indicación audible.

Este tipo de comprobador puede formar parte de un programa de control electrostático basado en requisitos como ANSI/ESD S20.20 e IEC 61340-5-1. La página actual señala estos estándares como referencia para programas en los que puede utilizarse el equipo.

La renta permite disponer del instrumento durante el periodo necesario sin tener que adquirir permanentemente un equipo que puede utilizarse únicamente durante determinadas campañas de verificación.

También puede ser útil para validar un nuevo procedimiento de acceso a una EPA o realizar una campaña de revisión de pulseras y calzado ESD.

Si necesitas comprobar pulseras antiestáticas, calzado ESD o establecer un punto de verificación para operadores, podemos ayudarte a seleccionar el equipo adecuado para tu programa de control ESD.
