Medición del Índice de Polarización de Aislamiento en Monterrey
El Índice de Polarización (PI) es una prueba complementaria a la medición de resistencia de aislamiento que permite observar el comportamiento del sistema aislante de un equipo eléctrico durante un periodo determinado de aplicación de tensión continua.
En transformadores y otros equipos eléctricos, el estado del aislamiento es un factor fundamental para mantener condiciones confiables de operación. La presencia de humedad, contaminación, envejecimiento de los materiales aislantes o determinadas condiciones de deterioro puede modificar el comportamiento eléctrico del sistema.
A diferencia de una medición puntual de resistencia de aislamiento, el Índice de Polarización permite evaluar la evolución de la resistencia durante el tiempo de prueba. Esta característica proporciona información adicional que puede utilizarse como parte de un programa de mantenimiento preventivo, predictivo o diagnóstico.
Esta prueba puede integrarse con otras mediciones de diagnóstico para obtener una evaluación más completa de la condición del transformador y establecer referencias útiles para futuras intervenciones.
El Índice de Polarización es una relación entre dos valores de resistencia de aislamiento obtenidos durante una prueba con tensión continua.
En un ensayo convencional de 10 minutos, el cálculo se expresa como:
PI = R10 / R1
Donde:
- R10: resistencia de aislamiento medida a los 10 minutos.
- R1: resistencia de aislamiento medida al primer minuto.
El resultado es un valor adimensional.
La finalidad del PI no consiste simplemente en obtener un número elevado, sino en observar cómo evoluciona la resistencia del aislamiento durante el periodo de prueba.
Esta información puede complementar la resistencia de aislamiento y ayudar a identificar comportamientos que justifiquen una evaluación más detallada.
Cuando se aplica una tensión continua al sistema aislante, la corriente que circula inicialmente no representa únicamente una fuga permanente. Durante los primeros instantes aparecen fenómenos asociados con la carga capacitiva y la absorción dieléctrica del aislamiento.
A medida que transcurre el tiempo, estas componentes pueden disminuir y la resistencia aparente del aislamiento puede incrementarse.
Por esta razón, en lugar de observar únicamente una lectura instantánea, el ensayo registra el comportamiento del aislamiento durante un periodo determinado.
De manera simplificada:
Aplicación de tensión DC → medición inicial → evolución de la resistencia → medición final → cálculo del PI
Esta característica convierte al Índice de Polarización en una herramienta complementaria para determinadas evaluaciones del sistema aislante.
El PI puede aportar información adicional sobre la condición del aislamiento cuando se interpreta junto con la resistencia de aislamiento, las condiciones del equipo y otras pruebas disponibles.
Entre sus aplicaciones se encuentran la generación de referencias para mantenimiento, comparación con resultados anteriores y apoyo en la investigación de condiciones anormales.
Un cambio significativo respecto a mediciones históricas puede justificar una revisión adicional, especialmente cuando también se presentan variaciones en otras pruebas relacionadas con el aislamiento.
El objetivo no es determinar el estado completo de un transformador mediante un solo parámetro, sino integrar diferentes resultados para obtener una visión más confiable de la condición del activo.
La guía IEEE C57.152-2025 señala precisamente que los resultados de diferentes tipos de pruebas deben interpretarse de manera conjunta para diagnosticar problemas y que deben consultarse los criterios de aceptación del fabricante.
En los transformadores, el sistema aislante puede estar compuesto por diferentes materiales y configuraciones dependiendo del diseño del equipo.
En transformadores de potencia llenos de líquido, por ejemplo, el sistema de aislamiento comprende la interacción entre el aislamiento sólido y el líquido aislante. Por ello, la interpretación de una prueba de resistencia de aislamiento o PI debe considerar las características específicas del transformador.
Este punto es especialmente importante porque no todos los transformadores responden de la misma manera a una prueba de polarización.
Factores como el diseño, temperatura, tipo de aislamiento, estado del líquido aislante y condiciones generales del equipo pueden influir en los resultados.
Por esta razón, no es recomendable utilizar una única cifra como criterio absoluto para determinar que un transformador está en buenas o malas condiciones.
El PI y la resistencia de aislamiento están directamente relacionados, pero no representan la misma medición.
La resistencia de aislamiento proporciona un valor correspondiente a una determinada condición y momento de la prueba.
El Índice de Polarización utiliza dos valores obtenidos a diferentes tiempos para conocer la evolución de la resistencia.
Por ejemplo:
Resistencia de aislamiento
→ Lectura inicial
→ Lectura posterior
Índice de Polarización
→ Compara ambas lecturas
→ Determina la relación entre ellas
Por eso, el PI debe entenderse como un parámetro complementario de la prueba de resistencia de aislamiento.
Antes de comenzar, el transformador debe encontrarse fuera de servicio y en condiciones seguras para efectuar las mediciones. Las conexiones, puesta a tierra, aislamiento del equipo bajo prueba y demás condiciones de seguridad deben establecerse conforme al procedimiento aplicable y a las características del equipo.
Una vez preparado el transformador, se identifican los devanados y terminales que serán sometidos al ensayo. La configuración de la prueba depende del diseño del transformador y del objetivo de la medición.

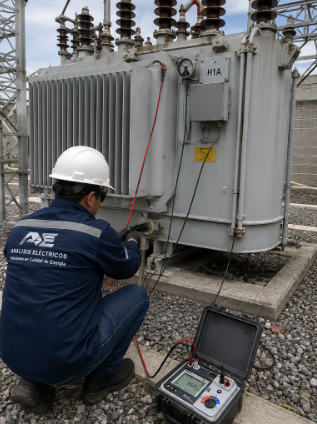

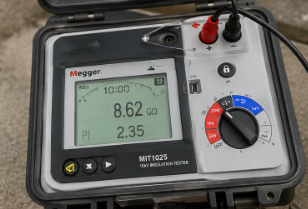

Posteriormente se conecta el instrumento de prueba de resistencia de aislamiento, comúnmente conocido como megóhmetro o Megger, utilizando el nivel de tensión de prueba correspondiente al equipo y al procedimiento establecido.
Se aplica tensión continua durante el periodo definido para el ensayo y se registra la evolución de la resistencia de aislamiento. En un ensayo convencional de PI se utilizan las lecturas de 1 y 10 minutos para obtener la relación correspondiente.
Durante el proceso también resulta importante registrar las condiciones de la prueba, especialmente la temperatura, ya que esta variable puede afectar significativamente los valores obtenidos.
Una vez finalizada la medición, el equipo debe descargarse y conectarse a tierra de acuerdo con el procedimiento de seguridad correspondiente. Los resultados posteriormente se documentan y se comparan con referencias disponibles, registros históricos y criterios técnicos aplicables.
La aplicación del Índice de Polarización depende del tipo de equipo, su sistema de aislamiento y el objetivo de la evaluación.
Puede considerarse dentro de programas de diagnóstico para determinados:
- Transformadores de potencia.
- Transformadores de distribución.
- Máquinas eléctricas.
- Motores.
- Generadores.
- Devanados eléctricos.
- Otros equipos con sistemas de aislamiento compatibles con este tipo de ensayo.
Sin embargo, no debe asumirse que el mismo criterio de PI es aplicable a todos los equipos.
Por ejemplo, IEEE 43 se desarrolló específicamente para pruebas de resistencia de aislamiento e Índice de Polarización en devanados de máquinas eléctricas rotativas. La propia IEEE identifica ese alcance para máquinas síncronas, de inducción, de corriente continua y condensadores síncronos.
Para transformadores de potencia llenos de líquido, la referencia específica de diagnóstico de campo actualmente activa es IEEE C57.152-2025.
El resultado de una prueba de aislamiento no depende únicamente del instrumento utilizado.
La configuración de las conexiones, tensión de prueba, duración del ensayo, condiciones ambientales, temperatura, puesta a tierra, estado del equipo y documentación de resultados son factores importantes para obtener mediciones útiles.
Además, una interpretación adecuada requiere evitar conclusiones basadas exclusivamente en un número.
Por esta razón, la experiencia del personal que ejecuta y documenta las pruebas resulta fundamental para convertir una medición en información útil para mantenimiento y toma de decisiones.
El alcance del servicio puede definirse de acuerdo con las características del transformador, objetivo de la intervención y pruebas complementarias requeridas.
La información obtenida puede documentarse junto con las condiciones de prueba y los resultados correspondientes, permitiendo generar antecedentes útiles para futuras evaluaciones.
Si necesitas conocer las condiciones del sistema aislante de un transformador o quieres establecer una referencia para su programa de mantenimiento, solicita información sobre el servicio de Índice de Polarización PI.
Obtén información sobre el alcance de la prueba, condiciones de servicio y documentación de resultados para tu transformador o instalación eléctrica.
