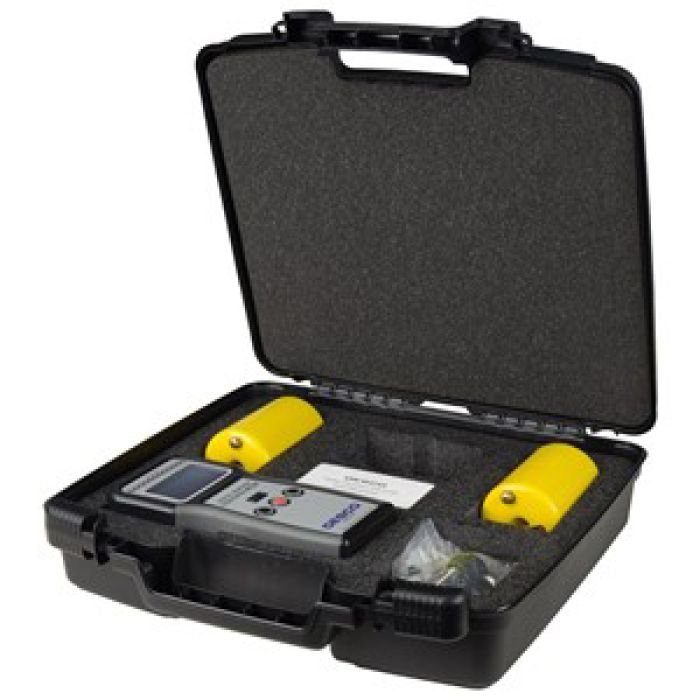

Renta de Patrones para Comprobación de Resistividad y Resistencia ESD en Monterrey
Este tipo de kit permite realizar una comprobación operativa utilizando valores eléctricos conocidos y comparar el resultado obtenido por el instrumento contra el valor de referencia. De esta manera, puede detectarse oportunamente si un medidor presenta lecturas fuera de lo esperado antes de utilizarlo en una campaña de medición, auditoría o inspección ESD.
Es una herramienta especialmente útil para empresas que realizan mediciones periódicas en pisos ESD, tapetes antiestáticos, mesas de trabajo, estaciones de ensamble y otras superficies utilizadas en áreas protegidas contra descargas electrostáticas.
¿Qué es un kit de verificación de resistividad?
Un kit de verificación de resistividad está compuesto por elementos con características eléctricas conocidas que permiten comprobar la respuesta de un instrumento de medición.
En lugar de utilizar una superficie cuyo valor eléctrico puede variar, el medidor se conecta al elemento de referencia y se compara la lectura obtenida con el valor esperado.
Esto permite realizar una verificación funcional del instrumento antes de utilizarlo en mediciones de campo o laboratorio.
La página actual contempla la verificación de instrumentos utilizados para medir:
- Resistividad superficial
- Resistencia punto a punto (Rtt)
- Resistencia a tierra (Rg)
¿Para qué sirve?
El principal propósito del kit es comprobar que un medidor ESD esté proporcionando lecturas coherentes con un valor de referencia conocido.
Por ejemplo, si una empresa utiliza regularmente un resistivímetro para evaluar pisos o tapetes ESD, puede realizar una verificación antes de una campaña de medición. Si el instrumento muestra un resultado significativamente diferente al esperado, puede ser necesario investigar el equipo antes de utilizar sus resultados para tomar decisiones.
Verificación: consiste en comprobar que el instrumento proporciona una lectura dentro de un criterio establecido utilizando un valor de referencia.
Calibración: es un proceso metrológico formal que determina el desempeño del instrumento mediante patrones y procedimientos establecidos, normalmente con resultados documentados y trazabilidad
¿Cómo se utiliza?
El procedimiento depende del instrumento que se desea verificar y de la configuración del patrón.
En términos generales, el elemento de referencia se conecta o coloca de acuerdo con el método previsto para el medidor. Posteriormente se realiza la medición y se compara el resultado indicado por el instrumento con el valor de referencia del kit.
Si la lectura se encuentra dentro de la tolerancia establecida, el resultado puede documentarse como parte de la verificación interna.
Cuando el resultado se encuentra fuera del criterio establecido, conviene investigar factores como conexiones, cables, electrodos, configuración del instrumento, condiciones ambientales o necesidad de calibración.
Características del kit
| Característica | Valor |
|---|---|
| Valor de referencia nominal indicado | 10⁷ Ω/sq |
| Resistencia real medida indicada | 2 × 10⁶ Ω |
| Tolerancia | ±5 % |
| Voltaje de prueba | 100 VDC |
Este tipo de patrón puede utilizarse únicamente de manera periódica, por ejemplo antes de auditorías, durante verificaciones internas o cuando se requiere comprobar un instrumento que ha presentado lecturas inconsistentes.
En esos casos, la renta permite disponer temporalmente del elemento de referencia sin necesidad de adquirirlo para un uso ocasional.
También puede ser útil para empresas que cuentan con varios instrumentos ESD y necesitan realizar una campaña de verificación de sus equipos de medición.
¿Cuándo conviene utilizarlo?
El kit puede ser útil:
- Antes de una auditoría ESD.
- Antes de una campaña de mediciones.
- Después de transportar un instrumento.
- Cuando se detectan lecturas inesperadas.
- Durante verificaciones periódicas internas.
- Para comprobar un medidor antes de evaluar nuevas superficies ESD.
- Como parte de procedimientos internos de control metrológico.
Ofrecemos renta de instrumentación y accesorios especializados para medición y control de electricidad estática en Monterrey, Nuevo León.
El kit de verificación permite comprobar el comportamiento de instrumentos utilizados en mediciones de resistencia y resistividad ESD antes de utilizarlos en inspecciones, auditorías o campañas de medición.
