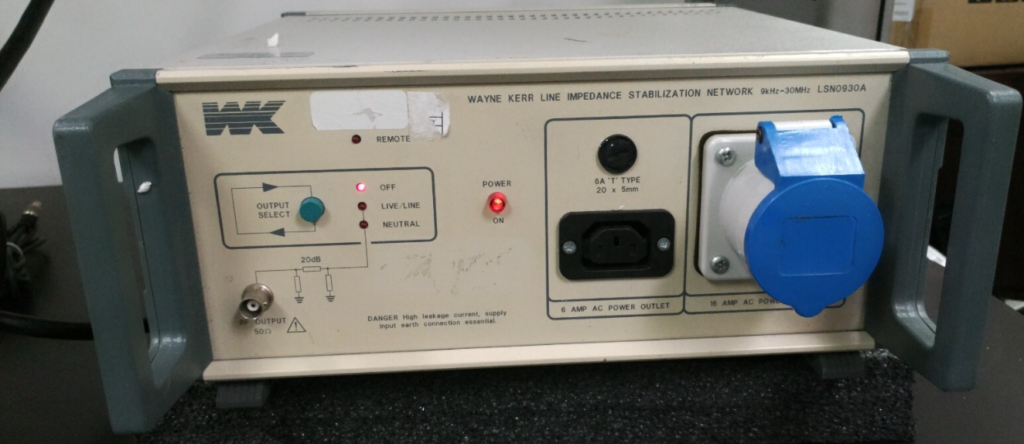

Renta de LISN para Pruebas de Emisiones Conducidas en Monterrey
Un LISN (Line Impedance Stabilization Network), también conocido como red de estabilización de impedancia de línea, se conecta entre la fuente de alimentación y el equipo bajo prueba (EUT). Su función es proporcionar una impedancia conocida y estable, aislar el ruido de radiofrecuencia proveniente de la alimentación y conducir el ruido generado por el equipo hacia el instrumento de medición.
Por esta razón, el LISN es un elemento importante en bancos de prueba de EMC/EMI, especialmente cuando se realizan mediciones de emisiones conducidas.
¿Qué es un LISN?
Un LISN es un dispositivo utilizado para controlar las condiciones eléctricas que existen entre la fuente de alimentación y un equipo durante una prueba de EMC.
En una instalación normal, la impedancia de la red eléctrica puede variar dependiendo del cableado, la fuente y las condiciones de la instalación.
Esto puede hacer que una misma prueba produzca resultados diferentes.
El LISN soluciona este problema al proporcionar una impedancia definida y repetible al equipo bajo prueba.
Además, incorpora elementos de filtrado que ayudan a aislar el equipo de perturbaciones de alta frecuencia presentes en la alimentación.
Un LISN cumple varias funciones dentro de una prueba EMC/EMI.
Estabilizar la impedancia
Proporciona al equipo bajo prueba una impedancia conocida para que las mediciones puedan repetirse bajo condiciones controladas.
Aislar el ruido externo
Reduce la influencia del ruido de RF procedente de la fuente de alimentación.
Medir emisiones conducidas
El ruido generado por el equipo puede dirigirse hacia un receptor EMI o analizador de espectro mediante el puerto de medición del LISN.
Crear condiciones de prueba reproducibles
Al utilizar una impedancia definida, es posible comparar resultados obtenidos durante diferentes pruebas o en diferentes configuraciones.
¿Cómo se conecta un LISN?
La configuración básica puede entenderse de manera sencilla:
Fuente de alimentación → LISN → Equipo bajo prueba
Mientras tanto, el puerto de medición del LISN se conecta al instrumento utilizado para analizar el ruido:
LISN → Receptor EMI / Analizador de espectro
De esta manera, el equipo recibe alimentación a través del LISN y las señales de interferencia generadas en sus líneas de alimentación pueden analizarse.
¿Por qué rentar un LISN?
Un LISN es un instrumento especializado que puede ser necesario solamente durante determinadas etapas de desarrollo o durante una campaña de pruebas EMC.
Por esta razón, la renta de un LISN puede ser conveniente para:
- Desarrollo de productos.
- Pre-compliance EMC.
- Diagnóstico de EMI.
- Validación de filtros.
- Desarrollo de fuentes conmutadas.
- Pruebas automotrices.
- Investigación.
- Laboratorios de EMC.
- Resolución de problemas de interferencia.
De esta manera, puedes disponer del equipo durante el periodo necesario sin realizar una inversión permanente.
En Análisis Eléctricos ofrecemos renta de LISN en Monterrey, para pruebas de EMC/EMI, emisiones conducidas, diagnóstico de interferencias y evaluaciones de pre-compliance.
Los LISN permiten establecer una impedancia de línea controlada, aislar parte del ruido externo de la alimentación y proporcionar una salida de medición para conectar un receptor EMI o analizador de espectro.
