Pruebas de Transformadores de Potencial TP en Monterrey
Asegure la precisión crítica en la medición de tensión de su subestación, garantice la correcta operación de relés de distancia, sobretensión y subtensión, y reduzca a cero el riesgo de fallas dieléctricas en transformadores de tensión inductivos y capacitivos en media, alta y extra alta tensión.
Los Transformadores de Potencial (TP) son equipos fundamentales dentro de las subestaciones eléctricas y sistemas de media y alta tensión. Su función principal es transformar una tensión primaria elevada en una tensión secundaria proporcional y adecuada para alimentar instrumentos de medición, relevadores de protección, sistemas de control, supervisión y equipos de automatización.
Los transformadores de potencial (TPs o VTs) son los sensores primarios de tensión del sistema de potencia. Reducen los altos niveles de voltaje a valores normalizados (110V o 120V) para alimentar relés de protección, registradores de fallas (DFR) y medidores de calidad de energía. Ignorar su mantenimiento y prueba periódica genera severos riesgos operacionales y económicos:
Disparos erróneos en protecciones de impedancia: Una desviación angular o de amplitud en la tensión distorsiona la medición del relé de distancia (21), provocando la desconexión intempestiva de líneas de transmisión.
Pérdidas y disputas en facturación energética: Errores mínimos en la relación de transformación impactan el cálculo de potencia activa (kW) y reactiva (kVAR), derivando en desviaciones financieras en la frontera comercial.
Envejecimiento acelerado del aislamiento: La degradación del papel aislante, la presencia de humedad o la formación de descargas parciales interna en aceite o resina epóxica preceden al fallo explosivo del equipo.
Destrucción inmediata por cortocircuito secundario: A diferencia de un TC, si un TP se cortocircuita en su secundario mientras está energizado, la corriente resulta destructiva y provoca el colapso térmico del devanado en segundos.
Un Transformador de Potencial puede presentar problemas que no necesariamente son evidentes mediante una inspección visual.
Una condición incorrecta en su relación de transformación, aislamiento, polaridad o conexión secundaria puede provocar que los equipos conectados reciban información diferente de la esperada.
Por ejemplo, un error en la relación de transformación puede generar una lectura incorrecta de tensión.
Una polaridad incorrecta puede afectar sistemas que utilizan relaciones angulares entre diferentes señales.
Una condición deficiente del aislamiento puede representar un riesgo para la confiabilidad y seguridad del equipo.
Por ello, las pruebas de transformadores de potencial permiten obtener información objetiva sobre diferentes características eléctricas antes de poner el equipo en servicio o como parte de un programa de mantenimiento.

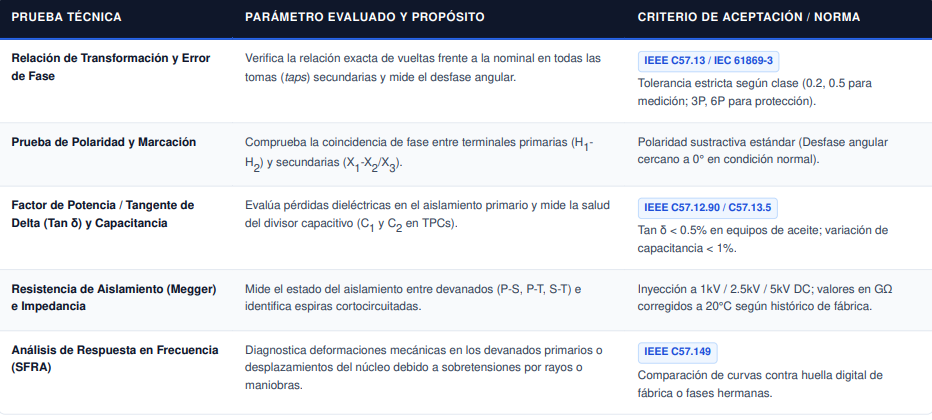

A continuación se detallan los ensayos normados para evaluar la salud dieléctrica y eléctrica de TPs inductivos y capacitivos:
En subestaciones de alta y extra alta tensión (>115kV), los Transformadores de Potencial Capacitivos (TPC) son el estándar debido a su menor costo y capacidad para actuar como acopladores de onda portadora (PLC).
Nuestra metodología incluye la medición individualizada de las capacitancias C1 (sección superior) y C2 (sección inferior del divisor), así como las pruebas a la unidad electromagnética intermedia (EMU) y el circuito de supresión de ferroresonancia. Esto evita fallas en cadena causadas por la perforación progresiva de dieléctricos en las galletas capacitivas.
Hacemos pruebas de Transformadores de Potencial (TP) para apoyar actividades de diagnóstico, mantenimiento y puesta en servicio de subestaciones eléctricas.
Evaluamos el alcance de acuerdo con las características del transformador, su aplicación y las necesidades particulares de la instalación.
Podemos realizar verificaciones relacionadas con relación de transformación, polaridad, fase, resistencia de devanados, resistencia de aislamiento y pruebas dieléctricas complementarias, cuando sean técnicamente aplicables.
Si necesitas comprobar el estado de tus Transformadores de Potencial antes de ponerlos en servicio, durante un mantenimiento o como parte de un diagnóstico, contáctanos para revisar las características del equipo y definir las pruebas necesarias.
