Un interruptor de potencia es un dispositivo diseñado para establecer, conducir e interrumpir la corriente eléctrica bajo condiciones normales de operación y, dependiendo de su diseño, interrumpir corrientes asociadas con condiciones de falla.

Los interruptores eléctricos de potencia son elementos fundamentales para la operación y protección de instalaciones eléctricas. Su función es permitir la conexión y desconexión de circuitos y, en determinadas condiciones, interrumpir corrientes de falla para proteger equipos, conductores y sistemas eléctricos.

Con el paso del tiempo, los mecanismos de operación, contactos principales, cámaras de interrupción, sistemas de control y componentes auxiliares pueden presentar desgaste o alteraciones que afectan su funcionamiento.

Las pruebas pueden realizarse durante la puesta en servicio, mantenimiento preventivo, mantenimiento predictivo, diagnóstico de fallas, recepción de equipos o después de intervenciones importantes.

Los interruptores utilizados en subestaciones pueden incorporar diferentes tecnologías de interrupción, entre ellas:

  • Interruptores en vacío.
  • Interruptores en SF₆.
  • Interruptores de aceite, principalmente en equipos de generaciones anteriores.
  • Otras tecnologías de interrupción utilizadas en aplicaciones específicas.

Cada tecnología tiene características particulares y requiere procedimientos de prueba compatibles con el fabricante y el diseño del equipo.

Un interruptor puede presentar problemas que no necesariamente son evidentes durante una inspección visual.

El desgaste de contactos, problemas mecánicos, diferencias entre polos, conexiones deficientes o alteraciones en los circuitos de control pueden afectar su desempeño.

Una campaña de pruebas permite obtener información sobre diferentes aspectos del equipo, como:

  • Estado de los contactos
  • Resistencia del circuito principal
  • Tiempo de apertura
  • Tiempo de cierre
  • Simultaneidad entre polos
  • Funcionamiento del mecanismo
  • Circuitos de control
  • Aislamiento
  • Bobinas de apertura y cierre

Los parámetros que deben medirse dependen del tipo de interruptor y del alcance de la evaluación.


No existe una única prueba que permita determinar por sí sola el estado completo de un interruptor.

Por ello, dependiendo del proyecto, pueden combinarse diferentes pruebas.

La medición de resistencia de contactos permite determinar la resistencia eléctrica existente a través del circuito principal del interruptor cuando se encuentra cerrado.

Un valor elevado puede estar relacionado con:

  • Contactos deteriorados.
  • Conexiones deficientes.
  • Oxidación.
  • Contaminación.
  • Presión de contacto inadecuada.
  • Desgaste.

La interpretación debe realizarse considerando las especificaciones del fabricante, el tipo de interruptor y los resultados históricos disponibles.

La resistencia estática de contactos, conocida también como Static Contact Resistance (SCR) o medición de resistencia de contacto, se realiza aplicando una corriente de prueba y midiendo la caída de tensión correspondiente.

En equipos de potencia suelen utilizarse corrientes de prueba suficientemente elevadas para obtener mediciones confiables y reducir la influencia de determinadas resistencias parásitas.

El resultado generalmente se expresa en microohms (µΩ) o milliohms (mΩ), dependiendo del equipo y aplicación.

El tiempo de operación es uno de los parámetros más importantes para evaluar el funcionamiento de un interruptor de potencia.

Durante la prueba se registra el momento en que cada polo cambia de estado.

Esto permite determinar:

  • Tiempo de apertura
  • Tiempo de cierre
  • Tiempo de contacto
  • Diferencia entre polos
  • Secuencia de operación

La comparación entre polos es especialmente importante porque un comportamiento diferente puede indicar problemas mecánicos, eléctricos o de ajuste.

Un interruptor trifásico debe operar de acuerdo con una secuencia determinada.

Si existe una diferencia significativa entre el momento de apertura o cierre de cada polo, pueden producirse condiciones no deseadas durante la maniobra.

Por eso, los equipos especializados de análisis de interruptores registran individualmente las señales de cada polo.

Dependiendo del tipo de interruptor y del alcance de la evaluación, puede realizarse una medición de resistencia de aislamiento.

Esta prueba permite evaluar el comportamiento del aislamiento entre diferentes partes eléctricas del equipo.

Puede involucrar, según el diseño:

  • Circuito principal
  • Tierra
  • Circuitos auxiliares
  • Control
  • Componentes aislantes

La tensión de prueba y procedimiento deben seleccionarse de acuerdo con las características del equipo y las instrucciones del fabricante.

Procedimiento

Antes de iniciar las mediciones se revisa la información disponible del equipo.

Se identifican:

  • Marca
  • Modelo
  • Número de serie
  • Tensión nominal
  • Corriente nominal
  • Tipo de tecnología
  • Diagrama de control
  • Configuración de operación

Después se verifica que el equipo se encuentre en condiciones adecuadas para realizar las pruebas y se establece el procedimiento correspondiente.

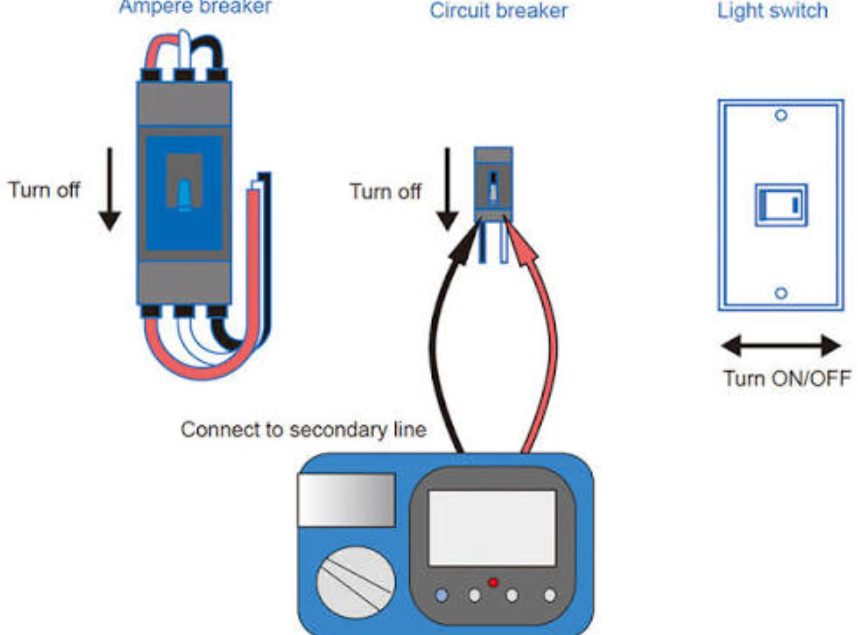

Se conectan los instrumentos de prueba a los puntos definidos y se ejecutan las mediciones necesarias.

Durante las pruebas de operación se registran las señales de los polos y, cuando corresponde, las corrientes de las bobinas.

Finalmente, los resultados se analizan y se comparan con los criterios disponibles.


Para preparar correctamente una evaluación es recomendable disponer de:

  1. Marca y modelo del interruptor
  2. Tensión nominal
  3. Corriente nominal
  4. Tipo de interruptor
  5. Diagramas eléctricos
  6. Manual del fabricante
  7. Valores de referencia
  8. Historial de mantenimiento
  9. Resultados de pruebas anteriores

Cuando esta información está disponible, facilita la definición de criterios de aceptación y la interpretación de los resultados.

Evaluamos los parámetros que correspondan al tipo de interruptor, incluyendo resistencia de contactos, tiempos de operación, sincronismo entre polos, corriente de bobinas, aislamiento y funcionamiento del mecanismo, entre otras pruebas.

Los resultados pueden integrarse en un reporte técnico para facilitar el análisis del estado del equipo y la toma de decisiones de mantenimiento.
