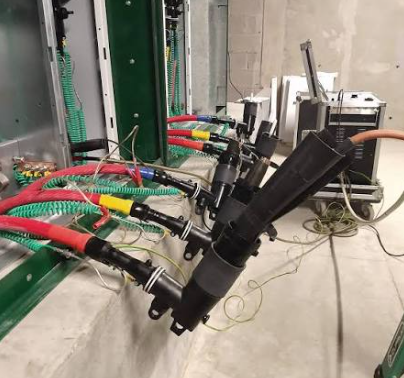

Pruebas y Diagnóstico de Cables de Potencia en Monterrey
Garantice la continuidad operativa de sus circuitos subterráneos de media y alta tensión. Detecte arborescencias de agua, degradación en aislamiento XLPE/EPR y defectos puntuales en empalmes y terminales mediante ensayos no destructivos normados por la IEEE 400
Los cables de potencia son elementos fundamentales para transportar energía eléctrica entre transformadores, tableros, subestaciones, motores, centros de carga y diferentes puntos de una instalación.
Aunque un cable puede parecer estar en buenas condiciones durante una inspección visual, su sistema de aislamiento puede presentar deterioro, humedad, contaminación, daños mecánicos o defectos relacionados con la instalación que no son visibles externamente.
Por esta razón, las pruebas de cables de potencia permiten obtener información sobre la condición eléctrica del sistema antes de ponerlo en servicio, después de una intervención o como parte de programas de mantenimiento preventivo y predictivo.
Hacemos pruebas y evaluaciones de cables de potencia considerando las características del cable, nivel de tensión, tipo de aislamiento, antigüedad, aplicación y objetivo de la intervención.
Un cable de potencia es un conductor eléctrico diseñado para transportar energía desde un punto del sistema eléctrico hacia otro.
En instalaciones industriales y subestaciones pueden encontrarse cables de diferentes niveles de tensión, configuraciones y materiales.
Un cable de potencia normalmente está compuesto por diferentes elementos, entre ellos:
Conductor: transporta la corriente eléctrica.
Aislamiento: proporciona la separación eléctrica necesaria entre el conductor y las demás partes del cable.
Pantalla o blindaje: ayuda a controlar el campo eléctrico y proporciona una trayectoria para corrientes asociadas al sistema de puesta a tierra, dependiendo del diseño.
Pantalla metálica o neutro: puede cumplir funciones eléctricas y de protección dependiendo de la construcción.
Cubierta exterior: protege al cable frente a condiciones ambientales y esfuerzos mecánicos.
La construcción exacta depende del fabricante, nivel de tensión, aplicación y tecnología utilizada.
Los cables de potencia son las arterias invisibles de la infraestructura eléctrica industrial. Al estar enterrados o alojados en trcheras y ductos, están expuestos a humedad, ciclado térmico y estrés mecánico. Un fallo sin diagnosticar provoca paros no programados y costos masivos de reparación:
- Efecto «Water Treeing» (Arborescencias de Agua): En aislantes extruidos (XLPE), la presencia combinada de humedad y esfuerzo eléctrico crea micro-canales degradados que evolucionan lentamente a arborescencias eléctricas hasta perforar el aislamiento.
- Fallos prematuros en accesorios (Empalmes y Terminales): Más del 80% de las fallas en cables subterráneos ocurren en empalmes o terminales debido a una mala preparación de la pantalla semiconductora o vacíos atrapados durante el montaje.
- Disparos intempestivos en alimentadores principales: Un cortocircuito fase-tierra en un cable de potencia principal puede colapsar la barra completa de la subestación y destruir equipos asociados.
- Degradación no detectada por ensayos DC tradicionales: Las pruebas antiguas de Megger o Hi-Pot DC polarizan los cables XLPE modernos sin revelar defectos por descargas parciales, provocando fallas poco después de energizar.
Prueba de resistencia
La resistencia de aislamiento es una de las mediciones más conocidas dentro de las pruebas eléctricas.
Dependiendo de la configuración del cable, pueden realizarse mediciones entre el conductor y tierra o entre conductores, siempre considerando las características constructivas del sistema.
Sin embargo, en cables de media tensión con aislamiento extruido, la resistencia de aislamiento no debe considerarse por sí sola como una evaluación completa del estado del cable.
El resultado debe interpretarse considerando el tipo de aislamiento, longitud, temperatura, humedad, antigüedad y características del sistema.
La prueba de resistencia de aislamiento puede ser útil para determinadas verificaciones, pero no proporciona por sí sola toda la información necesaria para evaluar el estado de un cable de media o alta tensión.
Un cable puede presentar una resistencia de aislamiento aparentemente elevada y, aun así, tener otros mecanismos de deterioro que requieran técnicas de diagnóstico diferentes.
Por eso, dependiendo de la instalación, pueden considerarse pruebas como:
VLF
La prueba VLF (Very Low Frequency) utiliza una tensión alterna de muy baja frecuencia, inferior a 1 Hz, para realizar determinados ensayos sobre sistemas de cables blindados.
IEEE 400.2-2024 contempla pruebas de soportabilidad y otras mediciones diagnósticas realizadas mediante energización VLF en sistemas de cables de potencia blindados. La norma actual sustituyó a la edición IEEE 400.2-2013.
La utilización de VLF puede resultar especialmente interesante en campo porque permite realizar determinados ensayos sobre cables de potencia sin utilizar equipos de frecuencia industrial de dimensiones y capacidades mucho mayores.
Dependiendo del método seleccionado, la prueba puede utilizarse para evaluar la soportabilidad del aislamiento y, con determinadas técnicas, complementar el diagnóstico del sistema.
El procedimiento comienza con la identificación del cable y la recopilación de información técnica.
Se revisan datos como:
Nivel de tensión
Tipo de aislamiento
Calibre
Longitud aproximada
Número de fases
Configuración
Tipo de pantalla
Terminales
Empalmes
Antigüedad
Antecedentes de mantenimiento
El alcance se determina considerando las características del cable, nivel de tensión, tipo de aislamiento, antigüedad, configuración y objetivo de la intervención.
Podemos evaluar diferentes parámetros mediante pruebas convencionales y técnicas de diagnóstico, incluyendo resistencia de aislamiento, resistencia de conductores, continuidad, integridad de pantallas, VLF, Tangente Delta y descargas parciales, cuando sean técnicamente aplicables.
Si necesitas evaluar un cable nuevo, un circuito existente o un sistema que ha presentado alguna anomalía, podemos ayudarte a determinar qué pruebas son adecuadas para tu instalación.
Compártenos el nivel de tensión, tipo de cable, longitud aproximada, antigüedad y ubicación del circuito para revisar el alcance de las pruebas.
