Análisis de Armónicos Eléctricos en Monterrey
Los armónicos eléctricos son componentes de frecuencia múltipla de la frecuencia fundamental que pueden modificar la forma de onda de tensión y corriente de una instalación. Su presencia está relacionada frecuentemente con cargas no lineales y equipos electrónicos de potencia.

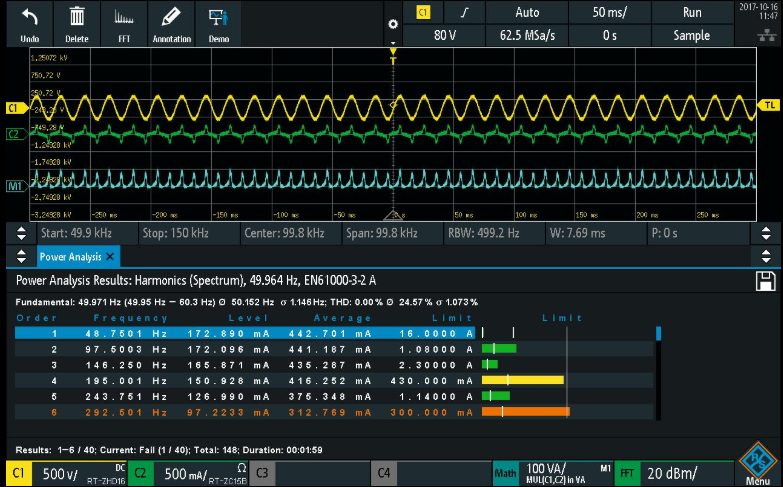

El análisis de armónicos permite conocer el nivel de distorsión presente en una red eléctrica, identificar las frecuencias predominantes y determinar qué partes de la instalación pueden estar siendo afectadas.
Realizamos mediciones de armónicos de tensión y corriente en sistemas eléctricos monofásicos y trifásicos, tanto para evaluar una instalación completa como para caracterizar cargas o equipos específicos. La capacidad de análisis de la empresa contempla mediciones de armónicos y THD, incluyendo componentes individuales hasta la armónica 50 en determinados estudios.
¿Qué son los armónicos eléctricos?
En una instalación ideal, la tensión y la corriente presentan formas de onda sinusoidales. Sin embargo, determinadas cargas modifican la forma en que circula la corriente y producen componentes adicionales a la frecuencia fundamental.
Estas componentes se conocen como armónicos.
El resultado puede ser una forma de onda distorsionada que, dependiendo de su magnitud y de las características de la instalación, puede provocar efectos no deseados en conductores, transformadores, motores, capacitores y otros equipos.
Parámetros que analizamos
Las evaluaciones durante el análisis son:
-
- Distorsión armónica total de tensión.
-
- Distorsión armónica total de corriente.
-
- Armónicos individuales.
-
- Componentes armónicas por fase.
-
- Forma de onda de tensión.
-
- Forma de onda de corriente.
-
- Armónicos en el conductor neutro.
-
- Comportamiento de las armónicas durante el periodo de medición.
-
- Relación entre armónicos y carga eléctrica.
Principales fuentes de armónicos
Entre las cargas que pueden contribuir a la generación de distorsión armónica se encuentran:
-
- Variadores de frecuencia.
-
- Fuentes conmutadas.
-
- UPS.
-
- Rectificadores.
-
- Cargadores electrónicos.
-
- Equipos de cómputo.
-
- Iluminación electrónica.
-
- Inversores.
-
- Equipos de electrónica de potencia.
-
- Procesos industriales con cargas no lineales.
Una elevada presencia de armónicos puede asociarse con:
Calentamiento de conductores y transformadores
Las corrientes armónicas incrementan la corriente RMS y pueden producir pérdidas adicionales.
Sobrecarga del conductor neutro
En determinados sistemas trifásicos, ciertas componentes armónicas pueden acumularse en el neutro.
Disparos de protecciones
Una instalación con distorsión elevada puede presentar condiciones que contribuyan a disparos intempestivos de dispositivos de protección.
Problemas en capacitores
La interacción entre armónicos y bancos de capacitores puede producir condiciones de resonancia.
Reducción del desempeño de equipos
La distorsión puede afectar el funcionamiento de determinados equipos eléctricos y electrónicos. Es recomendable considerar un estudio cuando existen:
-
- Calentamientos inexplicables.
-
- Fallas recurrentes.
-
- Disparos de interruptores.
-
- Problemas en bancos de capacitores.
-
- Corrientes elevadas en el neutro.
-
- Variadores de frecuencia.
-
- Gran cantidad de cargas electrónicas.
-
- Problemas de calidad de energía.
-
- Cambios importantes en la instalación.
