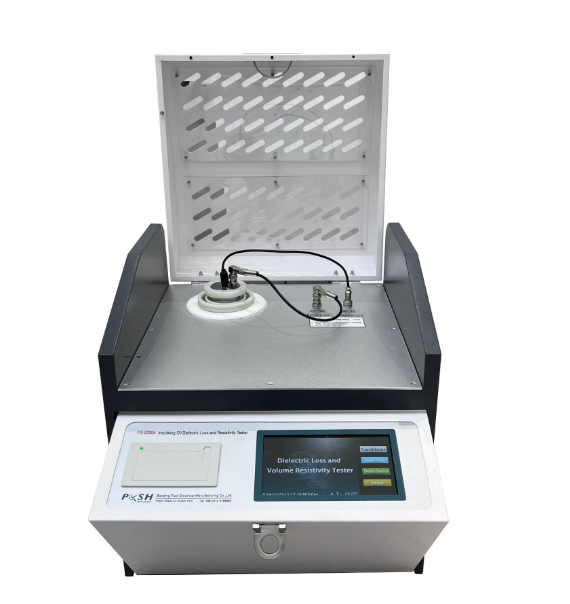

El Creativeit PS-2000A es un equipo portátil de nueva generación, completamente automático, diseñado para medir las pérdidas dieléctricas y la resistividad del aceite aislante. Está desarrollado de acuerdo con las normas ASTM D924 y GB/T 5654 y cuenta con una pantalla táctil a color de 7 pulgadas.
El equipo se utiliza para medir el factor de disipación dieléctrica (tan δ) y la resistividad en corriente continua (CC) de aceites aislantes y otros líquidos aislantes. Es fácil de operar y proporciona datos de prueba precisos y confiables.
Principales características del producto
- Alto nivel de automatización: las funciones de calentamiento, medición de pérdidas dieléctricas y medición de resistividad pueden realizarse automáticamente en un mismo proceso.
- Estructura de tres electrodos: utiliza una estructura de tres electrodos conforme a la norma GB/T 5654-2007, con una separación de 2 mm entre electrodos, lo que permite eliminar los efectos de capacitancias parásitas y corrientes de fuga sobre los resultados de la prueba de pérdidas dieléctricas.
- Calentamiento por inducción de frecuencia media: utiliza un sistema de calentamiento por inducción de frecuencia media y un algoritmo PID de control de temperatura. Este método permite un calentamiento sin contacto entre la copa de aceite y el elemento calefactor, proporciona una velocidad de calentamiento uniforme y facilita el control de la temperatura, manteniéndola dentro del rango de error preestablecido.
- Tecnología DSP y FFT: incorpora tecnologías avanzadas de procesamiento digital de señales (DSP) y transformada rápida de Fourier (FFT) para garantizar la estabilidad, precisión y confiabilidad de los datos obtenidos.
- Capacitor estándar interno: utiliza un capacitor estándar interno con gas SF₆ y estructura de tres electrodos. La pérdida dieléctrica y la capacitancia del capacitor no se ven afectadas significativamente por factores ambientales como la temperatura y la humedad, garantizando la precisión del instrumento incluso después de largos periodos de uso.
- Pantalla táctil a color de gran tamaño: cuenta con una pantalla táctil a color que facilita la interacción entre el usuario y el equipo, ofreciendo una operación sencilla, clara y práctica.
- Protección de seguridad de alta tensión: incorpora funciones de seguridad que detectan la apertura de la tapa y el cortocircuito del recipiente de electrodos de alta tensión. Estas funciones ayudan a eliminar riesgos de seguridad y protegen tanto al operador como al equipo durante su funcionamiento.
- Reloj en tiempo real: permite guardar, visualizar e imprimir la fecha y hora de cada prueba junto con los resultados obtenidos. Además, el equipo puede mostrar la temperatura ambiente y realizar un monitoreo en tiempo real de las condiciones del entorno de prueba.
- Almacenamiento automático de datos: guarda automáticamente los resultados de las mediciones y permite almacenar hasta 100 conjuntos de datos.
- Función de corrección de la copa de electrodos vacía: permite medir la capacitancia y el factor de pérdida dieléctrica de la copa de electrodos vacía para evaluar sus condiciones de limpieza y montaje. Los datos de calibración se almacenan automáticamente, facilitando el cálculo preciso de la capacitancia relativa y la resistividad en corriente continua.
- Vaciado automático de la copa: permite vaciar la copa de prueba automáticamente sin necesidad de desmontarla, haciendo el proceso más rápido, práctico y sencillo.
Parámetros del producto
| Parámetro | Indicador / Especificación |
|---|---|
| Rango de medición – Capacitancia | 5 pF–200 pF |
| Rango de medición – Pérdida dieléctrica | 0.00001–100 |
| Rango de medición – Resistividad | 2.5 MΩ·m–20 TΩ·m |
| Resolución – Capacitancia | 0.01 pF |
| Resolución – Pérdida dieléctrica | 10⁻⁵ |
| Resolución – Resistividad | 0.001 MΩ·m |
| Precisión de medición – Capacitancia | 0.5 % + 1 pF |
| Precisión de medición – Pérdida dieléctrica | ±(1 % de la lectura + 0.0001) |
| Precisión de medición – Resistividad | ±10 % de la lectura |
| Precisión de control de temperatura | ±0.5 °C |
| Rango de temperatura | 0–125 °C |
| Tensión de CA | CA 0–2200 V |
| Tensión de CC | CC 0–600 V |
| Temperatura ambiente | 0–40 °C |
| Humedad ambiental | <80 % HR |
| Alimentación | CA 220 V ±10 % (50 ±1) Hz |
| Dimensiones | 420 × 380 × 420 mm |
| Potencia | 100 W |
| Peso | 21 kg (sin copa) |
Probador Automático de Pérdidas Dieléctricas y Resistividad de Volumen de Aceites Aislantes

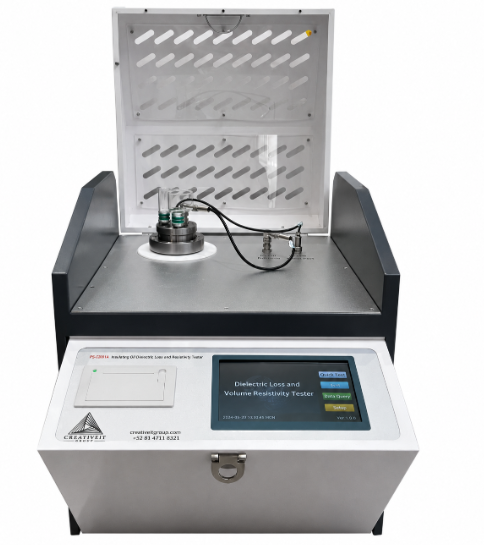

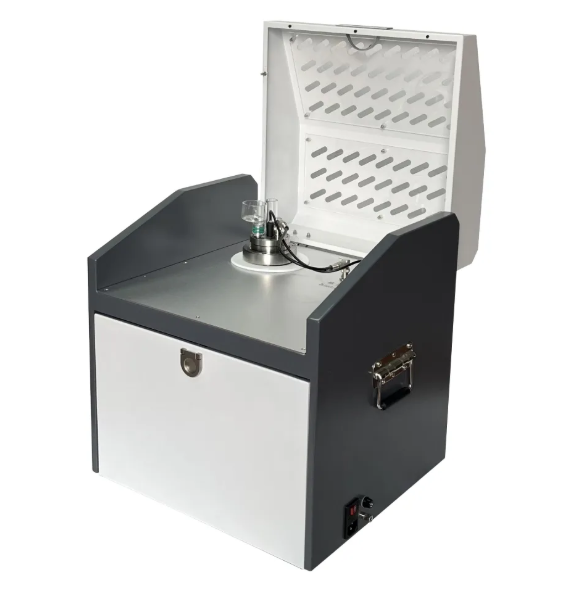

El Creativeit PS-C2001A es un probador completamente automático de pérdidas dieléctricas y resistividad de aceites aislantes, diseñado de acuerdo con las normas ASTM D924 y GB/T 5654.
Este equipo portátil de nueva generación incorpora una pantalla táctil a color de 7 pulgadas y está diseñado para medir el factor de disipación dieléctrica (tan δ) y la resistividad en corriente continua (DC) de aceites aislantes y otros líquidos aislantes.
El instrumento es fácil de operar y proporciona datos de prueba confiables y precisos.
Número de modelo: PS-C2001A
Características principales del producto
- Alto nivel de automatización: el calentamiento, la medición de pérdidas dieléctricas y la medición de resistividad pueden realizarse automáticamente en un mismo proceso.
- Estructura de tres electrodos: utiliza una estructura de tres electrodos conforme a GB/T 5654-2007, con una separación entre electrodos de 2 mm, que permite reducir los efectos de capacitancia parásita y corrientes de fuga sobre los resultados de la prueba de pérdidas dieléctricas.
- Calentamiento por inducción de frecuencia media: el instrumento utiliza calentamiento por inducción de frecuencia media y un algoritmo de control de temperatura PID. Este método proporciona un calentamiento sin contacto entre la copa de aceite y el elemento calefactor, con una velocidad de calentamiento uniforme y un control conveniente. La temperatura se mantiene dentro del rango de error preestablecido.
- Tecnología DSP y FFT: utiliza tecnología avanzada de procesamiento digital de señales (DSP) y transformada rápida de Fourier (FFT) para garantizar la estabilidad, precisión y confiabilidad de los datos.
- Capacitor patrón interno: incorpora un capacitor patrón interno para el capacitor de tres polos con carga de SF₆. La pérdida dieléctrica y la capacitancia del capacitor no se ven afectadas por factores ambientales como la temperatura y la humedad, permitiendo mantener la precisión del instrumento incluso después de largos periodos de uso.
- Pantalla táctil a color de gran tamaño: proporciona una interfaz hombre-máquina conveniente, con operación sencilla, clara e intuitiva.
- Funciones de seguridad de alta tensión: incorpora una función de advertencia cuando se retira la tapa durante la aplicación de alta tensión, así como una advertencia de cortocircuito de la copa de electrodos de alta tensión. Estas funciones ayudan a eliminar riesgos de seguridad y garantizar la operación segura del personal y del equipo.
- Reloj en tiempo real: la fecha y hora de la prueba pueden guardarse junto con los resultados, visualizarse e imprimirse. El equipo también puede mostrar la temperatura ambiente y realizar una detección en tiempo real de las condiciones ambientales durante la prueba.
- Almacenamiento automático de datos: puede almacenar automáticamente hasta 100 conjuntos de datos de medición.
- Función de corrección de la copa de electrodos vacía: mide la capacitancia y el factor de pérdidas dieléctricas de la copa de electrodos vacía para evaluar sus condiciones de limpieza y montaje. Los datos de calibración se almacenan automáticamente para facilitar el cálculo preciso de la capacitancia relativa y la resistividad en corriente continua.
- Vaciado automático de la copa sin desmontaje: permite vaciar la copa automáticamente sin necesidad de desmontarla, haciendo que el procedimiento sea más rápido y conveniente.
Especificaciones técnicas
| Parámetro | Especificación | Parámetro | Especificación |
|---|---|---|---|
| Rango de medición – Capacitancia | 5 pF a 200 pF | Resolución – Capacitancia | 0.01 pF |
| Rango de medición – Pérdidas dieléctricas | 0.00001 a 100 | Resolución – Pérdidas dieléctricas | 10⁻⁵ |
| Rango de medición – Resistividad | 2.5 MΩ·m a 20 TΩ·m | Resolución – Resistividad | 0.001 MΩ·m* |
| Exactitud de medición – Capacitancia | 0.5 % + 1 pF | Exactitud de control | ±0.5 °C |
| Exactitud de medición – Pérdidas dieléctricas | ±(1 % de la lectura + 0.0001) | Rango de temperatura | 0 a 125 °C |
| Exactitud de medición – Resistividad | ±10 % de la lectura | Tensión AC | AC 0 a 2200 V |
| Tensión DC | DC 0 a 600 V | Temperatura ambiente | 0 a 40 °C |
| Humedad ambiental | <80 % RH | Alimentación | AC 220 V ±10 %, (50 ±1) Hz |
| Dimensiones | 420 × 380 × 420 mm | Potencia | 100 W |
| Peso | 21 kg (sin copa) |
El Creativeit PS-C2001A está diseñado de acuerdo con ASTM D924 y GB/T 5654, y utiliza una estructura de tres electrodos conforme a GB/T 5654-2007 para la medición de las propiedades dieléctricas de aceites aislantes y otros líquidos aislantes.
Probador de Pérdidas Dieléctricas y Resistividad de Volumen de Aceites Aislantes
El probador de pérdidas dieléctricas de aceite aislante / probador de tan delta de aceite es un medidor portátil de nueva generación, completamente automático, para medir las pérdidas dieléctricas y la resistividad de aceites aislantes, diseñado de acuerdo con ASTM D924 y GB/T 5654.
El equipo se utiliza para medir el factor de disipación dieléctrica (tan δ) y la resistividad en corriente continua (DC) de aceites aislantes y otros líquidos aislantes. Es fácil de operar y proporciona datos de prueba confiables y precisos.
Características principales del producto
- Alto nivel de automatización: el calentamiento, la medición de pérdidas dieléctricas y la medición de resistividad pueden completarse automáticamente en un mismo proceso.
- Estructura de tres electrodos: cuenta con una estructura de tres electrodos conforme a la norma GB/T 5654-2007, con una separación entre electrodos de 2 mm, que permite eliminar los efectos de la capacitancia parásita y las corrientes de fuga sobre los resultados de la prueba de pérdidas dieléctricas.
- Calentamiento por inducción de frecuencia media: el instrumento utiliza calentamiento por inducción de frecuencia media y un algoritmo PID para el control de temperatura. Este método de calentamiento ofrece las ventajas de un sistema sin contacto entre la copa de aceite y el elemento calefactor, velocidad de calentamiento uniforme y control conveniente. La temperatura se mantiene dentro del rango de error preestablecido.
- Tecnología DSP y FFT: utiliza tecnología avanzada de procesamiento digital de señales (DSP) y transformada rápida de Fourier (FFT) para garantizar la estabilidad, precisión y confiabilidad de los datos.
- Capacitor patrón interno: incorpora un capacitor patrón interno para el capacitor de tres polos con carga de SF₆. La pérdida dieléctrica y la capacitancia del capacitor no se ven afectadas por factores ambientales como la temperatura y la humedad, por lo que la precisión del instrumento continúa estando garantizada incluso después de largos periodos de uso.
- Pantalla táctil a color de gran tamaño: proporciona una interfaz hombre-máquina conveniente, con una operación sencilla, clara e intuitiva.
- Funciones de seguridad de alta tensión: incorpora una función de advertencia cuando se retira la tapa durante la aplicación de alta tensión, así como una advertencia de cortocircuito de la copa de electrodos de alta tensión. Estas funciones ayudan a eliminar riesgos de seguridad y garantizar la operación segura del personal y del equipo.
- Reloj en tiempo real: la fecha y hora de la prueba pueden guardarse junto con los resultados, además de visualizarse e imprimirse. El equipo también puede mostrar la temperatura ambiente y realizar una detección en tiempo real del entorno de prueba.
- Almacenamiento automático de datos: permite almacenar automáticamente hasta 100 conjuntos de datos de medición.
- Función de corrección de la copa de electrodos vacía: mide la capacitancia y el factor de pérdidas dieléctricas de la copa de electrodos vacía para evaluar sus condiciones de limpieza y montaje. Los datos de calibración se almacenan automáticamente para facilitar el cálculo preciso de la capacitancia relativa y la resistividad en corriente continua.
Parámetros del producto
| Parámetro | Especificación | Parámetro | Especificación |
|---|---|---|---|
| Rango de medición – Capacitancia | 5 pF a 200 pF | Resolución – Capacitancia | 0.01 pF |
| Rango de medición – Pérdidas dieléctricas | 0.00001 a 100 | Resolución – Pérdidas dieléctricas | 10⁻⁵ |
| Rango de medición – Resistividad | 2.5 MΩ·m a 20 TΩ·m | Resolución – Resistividad | 0.001 M* |
| Exactitud de medición – Capacitancia | 0.5 % + 1 pF | Exactitud de control | ±0.5 °C |
| Exactitud de medición – Pérdidas dieléctricas | ±(1 % de la lectura + 0.0001) | Rango de temperatura | 0 a 125 °C |
| Exactitud de medición – Resistividad | ±10 % de la lectura | Tensión AC | AC 0 a 2200 V |
| Tensión DC | DC 0 a 600 V | Temperatura ambiente | 0 a 40 °C |
| Humedad ambiental | <80 % RH | Alimentación eléctrica | AC 220 V ±10 %, (50 ±1) Hz |
| Dimensiones | 420 × 380 × 420 mm | Potencia | 100 W |
| Peso | 21 kg (sin copa) |
