Pruebas de Continuidad Eléctrica en Monterrey
Una prueba de continuidad consiste en verificar si existe una trayectoria eléctrica entre dos puntos determinados.
Para realizarla se utiliza un instrumento de medición que permite comprobar la existencia de una conexión eléctrica y, dependiendo del equipo y método utilizado, determinar también la resistencia asociada a dicha trayectoria.
En una instalación correctamente conectada, la resistencia medida entre determinados puntos debería encontrarse dentro de los valores esperados para el conductor, conexión o circuito evaluado.
Sin embargo, no existe un único valor universal de resistencia que determine si todas las conexiones eléctricas son correctas.
Las pruebas de continuidad eléctrica son ensayos utilizados para verificar que exista una trayectoria eléctrica continua entre dos o más puntos de un circuito o sistema.
Una conexión aparentemente correcta no necesariamente garantiza una continuidad eléctrica adecuada. Un conductor puede presentar daños, una terminal puede encontrarse floja, una conexión puede presentar una resistencia de contacto elevada o un circuito puede estar interrumpido en algún punto.
Por esta razón, la prueba de continuidad constituye una verificación básica pero importante dentro de los trabajos de instalación, mantenimiento, puesta en servicio y diagnóstico de sistemas eléctricos.
Una prueba de continuidad consiste en verificar si existe una trayectoria eléctrica entre dos puntos determinados.
Para realizarla se utiliza un instrumento de medición que permite comprobar la existencia de una conexión eléctrica y, dependiendo del equipo y método utilizado, determinar también la resistencia asociada a dicha trayectoria.
En una instalación correctamente conectada, la resistencia medida entre determinados puntos debería encontrarse dentro de los valores esperados para el conductor, conexión o circuito evaluado. Sin embargo,no existe un único valor universal de resistencia que determine si todas las conexiones eléctricas son correctas.
En mediciones sencillas puede utilizarse la función de continuidad de un multímetro.
Cuando se requiere una medición más precisa de resistencias muy bajas, puede ser necesario utilizar un instrumento específicamente diseñado para baja resistencia, particularmente cuando se evalúan conexiones, uniones o contactos donde pequeñas variaciones pueden ser relevantes.

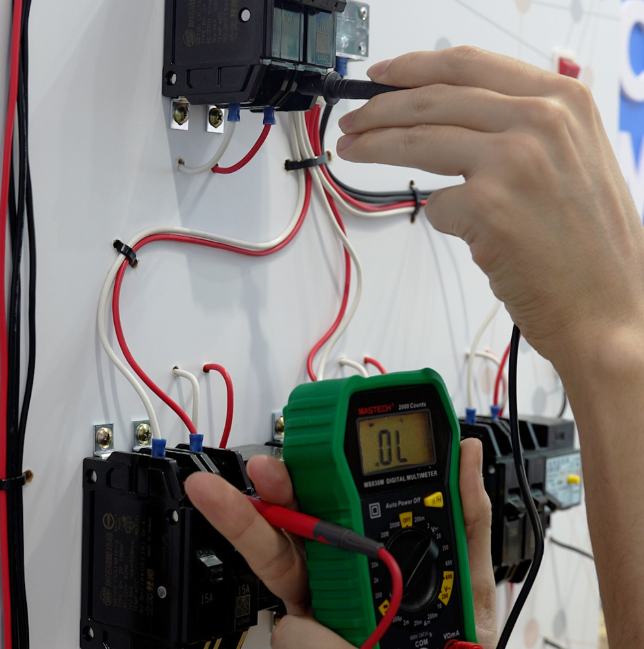

La función de continuidad de un multímetro es una de las formas más conocidas de realizar esta comprobación.
El instrumento aplica una pequeña señal de medición y determina si existe una trayectoria eléctrica entre los puntos conectados.
Cuando la resistencia se encuentra por debajo del umbral configurado por el instrumento, normalmente se genera una indicación acústica.
Sin embargo, el sonido del multímetro no debe utilizarse como único criterio técnico para todas las aplicaciones. En circuitos de potencia, conexiones críticas o mediciones de baja resistencia, puede ser necesario realizar una medición cuantitativa con un instrumento adecuado.
Cuando el objetivo no es simplemente determinar si existe continuidad, sino evaluar la calidad de una conexión eléctrica, puede ser necesario utilizar una técnica de medición de baja resistencia.
Este tipo de medición es especialmente útil en:
- Uniones
- Conectores
- Interruptores
- Contactos
- Empalmes
- Conexiones de potencia
- Uniones de conductores
En estos casos, una resistencia de contacto elevada puede generar calentamiento y pérdidas durante la operación. Por eso, dependiendo del objetivo, una simple prueba de continuidad puede no proporcionar suficiente información.
Una conexión eléctrica defectuosa puede incrementar la resistencia del circuito. Cuando circula corriente por una resistencia, se genera disipación de energía en forma de calor.
Si la conexión se encuentra sometida a una corriente importante, una resistencia de contacto elevada puede producir un calentamiento localizado.
Esto puede provocar:
- Deterioro de terminales
- Oxidación
- Degradación del aislamiento
- Puntos calientes
- Fallas intermitentes
- Daños en componentes
- Interrupciones del servicio
Por esta razón, en sistemas de potencia puede ser conveniente complementar la continuidad con mediciones de baja resistencia y otras técnicas de diagnóstico.
Después de realizar trabajos de mantenimiento es recomendable verificar que las conexiones intervenidas hayan quedado correctamente restablecidas.
Esto puede ser particularmente importante después de:
- Desmontaje de equipos
- Cambio de terminales
- Sustitución de cables
- Reparación de tableros
- Modificación de circuitos
- Cambio de componentes
- Instalación de nuevos equipos
La prueba proporciona una verificación adicional antes de regresar el sistema a operación.
Realizamos pruebas de continuidad eléctrica para verificar conductores, conexiones, circuitos, sistemas de protección y diferentes interconexiones eléctricas.
El servicio puede aplicarse durante procesos de instalación, puesta en servicio, mantenimiento, reparación y diagnóstico de fallas.
De acuerdo con las características del sistema, podemos complementar la continuidad con mediciones de baja resistencia, resistencia de aislamiento y otras pruebas eléctricas, cuando sea necesario obtener información adicional sobre la condición del circuito.
