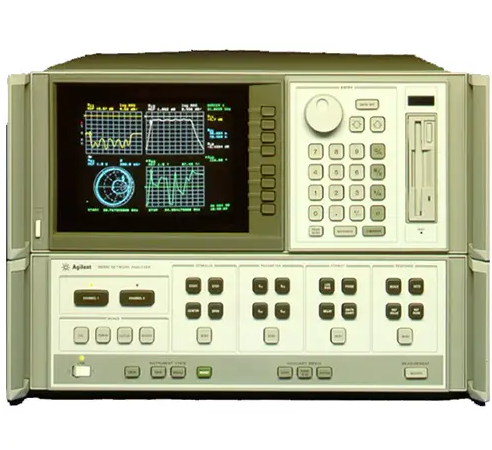

El Agilent 8510C forma parte de una plataforma modular de análisis vectorial de alto desempeño. La configuración disponible para renta está orientada a mediciones de hasta 26.5 GHz e incluye elementos como cables de prueba de fase estable, kit de calibración y kit de verificación, de acuerdo con la configuración del sistema.

A diferencia de un analizador de espectro, que se utiliza principalmente para observar señales presentes en un rango de frecuencias, un VNA permite estudiar cómo un dispositivo refleja y transmite señales de RF, incluyendo información de magnitud, fase y, según la configuración, retardo de grupo.

El 8510C está diseñado para realizar mediciones vectoriales de redes de alta frecuencia.

Esto significa que no solamente podemos conocer cuánto de una señal se refleja o transmite, sino también estudiar magnitud y fase a través de la frecuencia.

Esta información permite caracterizar de manera mucho más completa dispositivos utilizados en sistemas de RF y microondas.

La plataforma 8510C puede configurarse con diferentes fuentes, test sets y accesorios dependiendo de la aplicación de medición.

Magnitud y fase en un mismo análisis

Una característica fundamental de un analizador de redes vectorial es que permite obtener información tanto de amplitud como de fase.

Por ejemplo, al medir S21 de un filtro podemos observar cómo cambia la transmisión con la frecuencia y, al mismo tiempo, estudiar el comportamiento de fase.

Esto permite obtener información que no estaría disponible mediante una medición únicamente escalar.

Análisis en el dominio del tiempo

El 8510C también puede utilizar técnicas matemáticas para obtener una representación de la respuesta de la red en el dominio del tiempo a partir de su respuesta en frecuencia.

Esto se realiza mediante procesamiento basado en la transformada de Fourier inversa.

Esta capacidad puede ser útil para investigar reflexiones y discontinuidades en determinadas líneas de transmisión y dispositivos.

En términos sencillos:

medición en frecuencia → procesamiento matemático → información en función del tiempo

Una particularidad del 8510C es que no debe entenderse como un instrumento aislado.

La plataforma es modular y puede integrarse con diferentes fuentes, test sets, conjuntos de parámetros S y accesorios dependiendo de la aplicación.

Por esta razón, cuando un cliente solicita un 8510C conviene conocer primero qué dispositivo quiere medir y qué frecuencia necesita cubrir.

La configuración adecuada puede ser muy diferente para una antena de 2 GHz que para un filtro de 26 GHz.

¿Qué componentes puedes caracterizar?

El 8510C puede utilizarse para diferentes tipos de dispositivos de RF y microondas.

Entre las aplicaciones típicas se encuentran antenas, filtros, amplificadores, atenuadores, acopladores, cables, conectores, redes de adaptación y otros componentes de dos puertos.

La configuración específica del sistema y los accesorios disponibles determinarán qué pruebas pueden realizarse sobre cada dispositivo.

La configuración disponible incluye cables de fase estable, kit de calibración y kit de verificación, y permite realizar mediciones vectoriales de redes para estudiar parámetros como reflexión, transmisión, magnitud, fase y retardo de grupo.

El sistema puede utilizarse para caracterizar antenas, filtros, amplificadores, cables, atenuadores, acopladores y redes de adaptación, dependiendo de la configuración de prueba.

Si necesitas realizar mediciones de S11, S21, Return Loss, VSWR, fase, impedancia o pérdida de inserción hasta 26.5 GHz, podemos ayudarte a determinar si esta configuración es adecuada para tu aplicación.
