Estos instrumentos permiten evaluar diferentes configuraciones de medición, incluyendo resistencia superficial, resistencia punto a punto y resistencia punto a tierra, dependiendo del equipo, accesorios y método utilizado.

Las mediciones son importantes para verificar el comportamiento eléctrico de pisos, tapetes, mesas de trabajo, bancadas, recubrimientos y otros elementos utilizados dentro de áreas protegidas contra descargas electrostáticas.

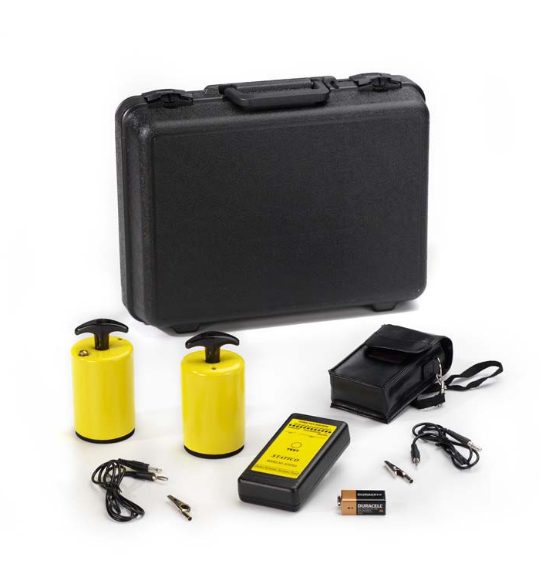

¿Qué es un medidor de resistencia ESD?

Es un instrumento utilizado para determinar las características de resistencia eléctrica de materiales y superficies destinados al control de electricidad estática.

En una instalación ESD no basta con saber si existe continuidad eléctrica. Es necesario conocer cómo se comporta eléctricamente una superficie o material bajo una configuración de prueba determinada.

Por ejemplo, una superficie disipativa debe permitir que las cargas electrostáticas se disipen de manera controlada. Una medición de resistencia permite comprobar si sus características se mantienen dentro de los criterios establecidos para la aplicación.

¿Qué tipos de mediciones puede realizar?

Dependiendo de la configuración del instrumento y de los accesorios empleados, pueden realizarse diferentes mediciones relacionadas con el control ESD.

Resistencia superficial

Permite evaluar la resistencia eléctrica de una superficie utilizando electrodos colocados sobre el material.

Es una prueba habitual para pisos, tapetes, mesas y otros materiales utilizados en áreas ESD.

Resistencia punto a punto

Esta medición permite evaluar la resistencia entre dos puntos determinados de una superficie.

Puede utilizarse para comprobar la uniformidad eléctrica de determinados materiales y superficies.

Resistencia punto a tierra

Permite evaluar la resistencia existente entre una superficie o elemento ESD y el punto de conexión a tierra correspondiente.

Esta prueba resulta particularmente importante cuando se desea comprobar la relación entre una superficie disipativa y el sistema de puesta a tierra.

Evaluación de pisos ESD

Los pisos conductivos y disipativos son elementos importantes dentro de determinadas áreas protegidas contra descargas electrostáticas.

Con el uso, los materiales pueden experimentar desgaste, contaminación o cambios en sus propiedades eléctricas.

Las mediciones periódicas permiten comprobar si el comportamiento eléctrico de la superficie continúa siendo adecuado para la aplicación.

Por ello, este tipo de instrumento puede utilizarse durante mantenimiento, auditorías internas, validaciones de instalaciones y diagnósticos ESD.

Verificación de tapetes y mesas antiestáticas

Las estaciones de trabajo utilizadas para manipular componentes electrónicos suelen incorporar superficies disipativas o conductivas.

Los tapetes y mesas ESD deben integrarse correctamente al sistema de control electrostático para que las cargas puedan disiparse de manera controlada.

El equipo puede utilizarse para evaluar estos elementos y obtener mediciones que posteriormente pueden documentarse en reportes de mantenimiento o auditoría.

Importancia de las mediciones ESD

Una descarga electrostática puede no ser perceptible para una persona y, aun así, afectar determinados componentes electrónicos.

El problema puede manifestarse inmediatamente o provocar un daño latente que posteriormente genere una falla durante la operación del producto.

Aplicaciones industriales

Este tipo de equipo puede utilizarse en:

Industria electrónica, manufactura de componentes, industria automotriz, industria médica, laboratorios, centros de reparación y áreas de ensamble donde exista control de electricidad estática.

Las mediciones ESD pueden ser periódicas y no necesariamente requieren que una empresa mantenga permanentemente un instrumento especializado.

La renta permite disponer del equipo durante una auditoría, validación de una nueva instalación, mantenimiento de pisos o estaciones de trabajo, o investigación de un problema relacionado con electricidad estática.
