Medición de Resistencia Superficial

En nuestro laboratorio realizamos pruebas precisas de resistencia superficial para determinar la capacidad de los materiales de disipar o retener carga eléctrica sobre su superficie, con lo establecido en las normas ASTM D257 / IEC 61340, ANSI/ESD STM11.11.

Este ensayo es fundamental en el control de calidad de materiales ESD, disipativos, conductivos y aislantes utilizados en la industria electrónica, automotriz, aeroespacial y de empaques.

¿En qué consiste la prueba?

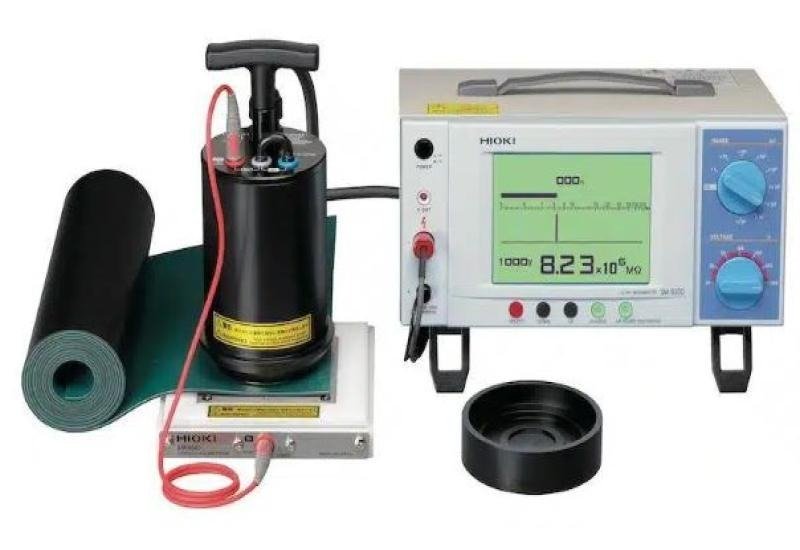

La medición de resistencia superficial se realiza aplicando una diferencia de potencial sobre la superficie del material mediante un electrodo de anillo concéntrico o un arreglo de puntas de contacto normalizado.

El instrumento mide la resistencia en ohms por cuadrado (Ω/m), lo que permite clasificar el material según su comportamiento eléctrico:

• Conductivo: menor a 10⁵ Ω/m
• Disipativo: entre 10⁵ y 10¹¹ Ω/m
• Aislante: mayor a 10¹¹ Ω/m

Este parámetro es clave para conocer si un material puede disipar cargas estáticas de forma segura o si requiere un tratamiento adicional.

Materiales que pueden analizarse

El ensayo puede aplicarse a una gran variedad de materiales y recubrimientos, tales como:

• Plásticos conductivos y disipativos
• Recubrimientos ESD y pinturas antiestáticas
• Películas, empaques y bolsas protectoras
• Tapetes, textiles o uniformes con tratamiento antiestático
• Componentes electrónicos y carcasas plásticas
• Superficies metálicas con recubrimientos especiales

Normas aplicables

Las pruebas se realizan conforme a normas internacionales reconocidas, entre ellas:

• ASTM D257 – Métodos estándar para medir resistencia o conductancia en materiales aislantes.
• IEC 61340-2-3 – Métodos de prueba para determinar la resistividad de materiales protectores ESD.
• ANSI/ESD STM11.11 – Medición de resistencia superficial en materiales planos disipativos.

Estas normas garantizan resultados comparables, reproducibles y trazables a estándares internacionales.

Aplicaciones industriales

El análisis de resistencia superficial es esencial en industrias donde el control de carga electrostática es crítico, tales como:

• Electrónica y microelectrónica
• Automotriz
• Aeroespacial
• Médico-hospitalaria
• Manufactura de empaques, pisos y recubrimientos ESD

La información obtenida permite seleccionar materiales adecuados para zonas controladas, líneas de ensamble, embalaje de componentes sensibles y áreas con riesgo de descarga electrostática.

Resultados y confiabilidad

Los resultados incluyen la clasificación ESD del material, las condiciones ambientales de prueba (temperatura y humedad relativa) y, cuando se requiere, la curva de medición completa.
Todas las mediciones se realizan con equipos calibrados y certificados, garantizando trazabilidad y precisión en cada resultado.
